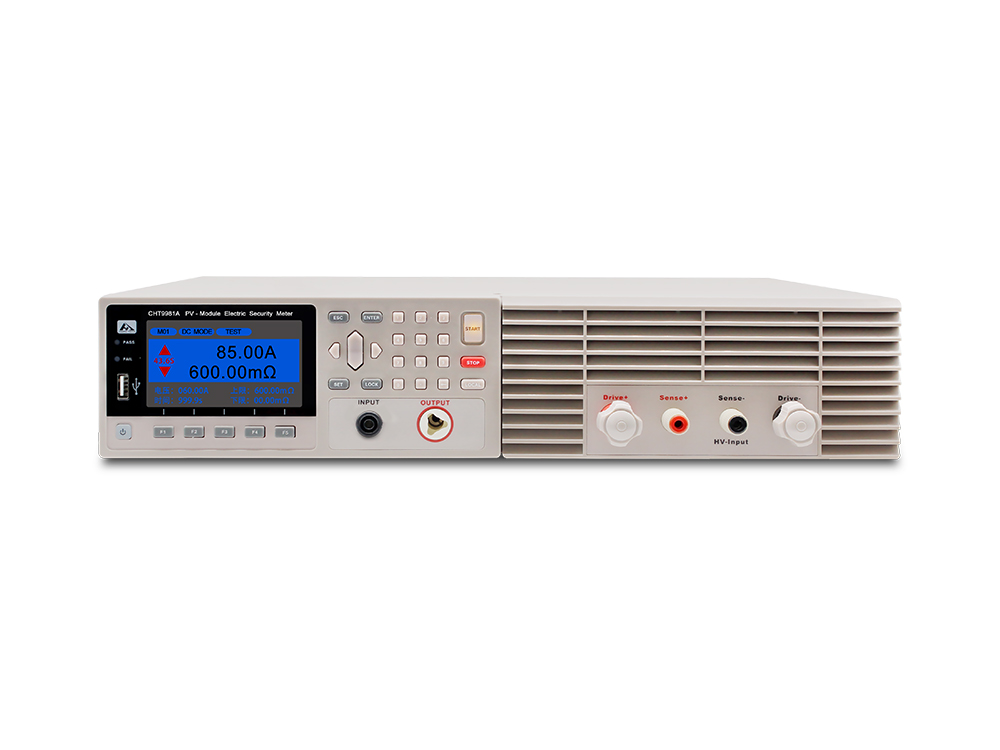

產品概述
■ CHT9980A/CHT9981A是本公司針對光伏行業自動化測試設備配套而開發的一款高性能耐壓絕緣接地連續性三合一綜合測試儀。標配數據采集軟件，支持U盤遠程升級程序。符合光伏標準IEC61215、IEC61730。
產品特點
■ 耐壓、絕緣電阻和接地電阻三項功能綜合測試
■ 配備PLC控制接口，通訊接口，可外接配套設施實現自動化測試
■ 可設定上下限判定，聲光報警，消除產品漏檢
■ 全鍵盤操作，操作步驟簡單易懂，設置更便捷
■ 四線制測試完美消除線阻，計算更精確
產品應用
■ 太陽能光伏組件、耐壓測試、絕緣測試、接地測試、濕漏電測試等。
型 號 | CHT9980A | CHT9981A |
直流耐壓測量 | ||
電壓范圍 | 0 ~8000V | 0 ~ 10000V |
電壓分辨率 | 0 .001kV | |
電壓精度 | 3% | |
電流范圍 | 0 ~ 5 mA | |
電流分辨率 | 0. 1 μA | |
電流精度 | 2% | |
絕緣電阻測試 | ||
電壓范圍 | 0 ~2000V | 0 ~ 3000V |
電壓分辨率 | 0.001kV | |
電壓精度 | 3% | |
電阻范圍 | 0. 1 MΩ~50GΩ | 0. 1 MΩ~99GΩ |
電阻精度 | ±(2%的顯示值+3個字) (100kΩ-999MΩ)；±(5%的顯示值+3個字) ( 1.00GΩ -9.99GΩ)；±(20%的顯示值+3個字) ( 10GΩ -50GΩ) | ±(2%的顯示值+3個字) (100kΩ-999MΩ)；±(5%的顯示值+3個字) ( 1.00GΩ -9.99GΩ)；±(20%的顯示值+3個字) ( 10GΩ -99GΩ) |
接地電阻測試 | ||
電流范圍 | 10A ~60A | 10A~80A |
電流分辨率 | 0.01A | |
電流精度 | 2% | |
電阻范圍 | 0~600.00mΩ (10.00A~20.00A)；0~300.00mΩ (20.01A~30.00A) 0~200.00mΩ (30.01A~40.00A)；0~150.00mΩ (40.01A~50.00A) 0~120.00mΩ (50.01A~60.00A) | 0~600.00mΩ (10.00A~20.00A)； 0~300.00mΩ (20.01A~30.00A) 0~200.00mΩ (30.01A~40.00A)； 0~150.00mΩ (40.01A~50.00A) 0~120.00mΩ (50.01A~60.00A)； 0~100.00mΩ (60.01A~70.00A) 0~80.00mΩ (70.01A~80.00A) |
電阻分辨率 | 0.001mΩ | |
電阻精度 | 2% | |
接 口 | RS232接口， I/O接口 | |
尺 寸 | 427mm*406mm*87mm；重量：18kg | |
